Dréimire cábla alúmanaim le córas oscailte do bhainistiú cábla

fiafraigh

Leathanach Roimhe Seo：Dréimire cábla alúmanaim Ar Aghaidh：Dréimire cábla cainéal U-strunt le dualgas trom

Réamhrá Táirge

Tá racaí cábla próifíl alúmanaim deartha le haghaidh córais bhainistíochta cábla oscailte in ionaid sonraí. Tá aitheantas leathan buaite acu sa mhargadh as a n-éadrom, a neart ard agus a chothabháil éasca. Cinntíonn úsáid cóimhiotal alúmanaim ardchaighdeáin mar phríomhábhar go bhfuil cumas ualachiompartha agus friotaíocht creimeadh ag an raca cábla, agus laghdaítear an meáchan iomlán le haghaidh láimhseáil agus suiteáil éasca. Tá a dhromchla leictrea-ghalbhánuithe nó galbhánú te-tumtha, le tiús brataithe de ≥12um agus >60um faoi seach, ag soláthar meirge agus friotaíocht creimeadh. Ní hamháin go leathnaíonn an chóireáil seo saol seirbhíse an raca cábla, ach feabhsaíonn sé freisin a chumas chun seasamh in aghaidh creimeadh comhshaoil, ag cinntiú oibriú fadtéarmach agus cobhsaí. Déanann dearadh oscailte an raca cábla leagan agus cothabháil cábla níos áisiúla. Is féidir le húsáideoirí cáblaí a phasáil go héasca trí chéimeanna an raca cábla chun leagan amach sreangú solúbtha a bhaint amach. Ag an am céanna, déanann an struchtúr oscailte optamú freisin ar aerchúrsaíocht agus feabhsaítear éifeachtúlacht diomailt teasa an ionaid sonraí.

cÓRAS OSCAILTE · BAINISTÍOCHT CHÁBLA

Dréimire cábla alúmanaim le córas oscailte do bhainistiú cábla

Struchtúr tacaíochta modúlach le haghaidh cáblaí cumhachta, rialaithe agus teileachumarsáide. Deartha le haghaidh neart meicniúil ard agus friotaíocht creimeadh i dtimpeallachtaí laistigh agus lasmuigh.

Forbhreathnú táirge

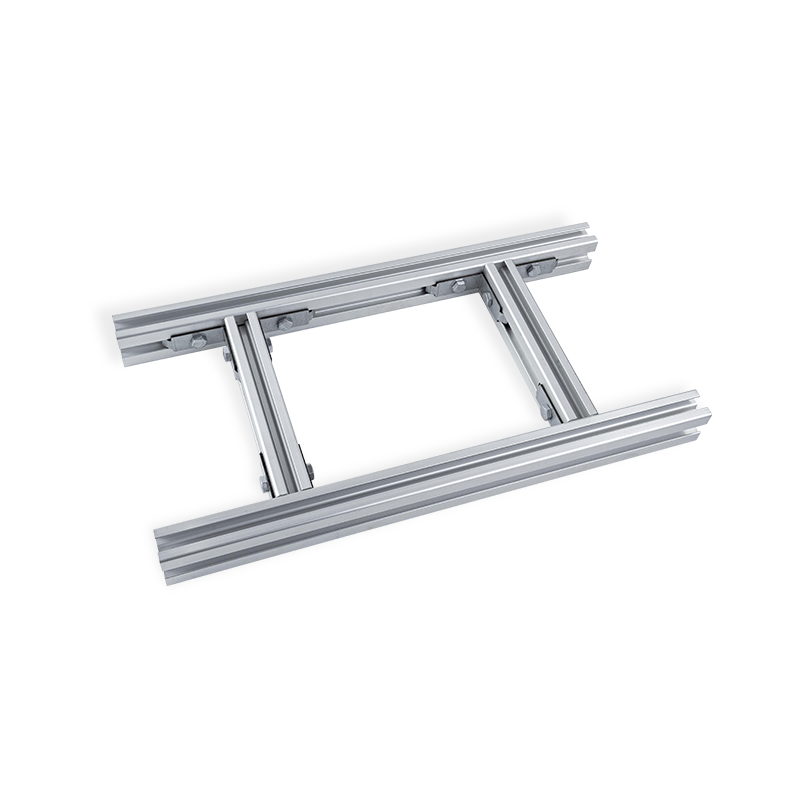

Is éard atá sa dréimire cábla alúmanaim le córas oscailte ná dhá ráillí taobh fadaimseartha atá ceangailte le runga ag eatraimh sheasta, a fhoirmíonn struchtúr de chineál dréimire. Déanta as cóimhiotal alúmanaim easbhrúite 6063-T5 nó 6061-T6, soláthraíonn an córas seo cosán tacaíochta éadrom ach docht do cháblaí. Ceadaíonn an dearadh oscailte fuarú comhiompar nádúrtha, cuireann sé cosc ar thógáil teasa, agus simplíonn sé breiseanna nó athsholáthar cábla gan na línte atá ann cheana a dhícheangal. Áirítear le cóireáil dromchla bailchríoch muileann, anodized (8-12μm), nó sciath púdar poileistear (dathanna RAL). Is é 250mm nó 300mm an spásáil caighdeánach runga, inchoigeartaithe arna iarraidh sin. Nascann na codanna dréimire le chéile trí splices nó cúplóirí, ag tacú le ritheanna díreacha, cora cothrománacha, cora taobh istigh/lasmuigh ingearach, agus trasdulta riser. Is féidir coinneáil cábla a fheabhsú le cleats roghnach, rollóirí, nó clúdaithe le roinnteoirí le haghaidh deighilte.

6063-T5 / 6061-T6 Gráid chóimhiotail

250 & 300 mm Spásáil ranna (caighdeánach)

Suas go dtí 6 m Fad alt

IP20 - IP66 Cosaint córais (le clúdaigh)

Buntáistí lárnacha

W

Cóimheas meáchain vs neart

Seachadann dlús alúmanaim 2.7 g/cm³ 60% níos lú meáchain ná roghanna eile cruach agus ag an am céanna coimeádtar toilleadh ualaigh suas le 200 N/m in aghaidh an chrainn (tástáil ar IEC 61537).

C

Friotaíocht creimeadh

Cosnaíonn ciseal ocsaíd nádúrtha nó bailchríoch anodized taise, spraeáil salainn (tástáil > 480h ASTM B117) agus oibreáin cheimiceacha. Oiriúnach do thimpeallachtaí peitriceimiceacha agus mara.

O

Inrochtaineacht oscailte

Ceadaíonn spásáil ranna rialú droop cábla agus iniúchadh amhairc. Níl gá le huirlisí chun cáblaí a leagan nó a athródú feadh an chosáin, rud a laghdóidh am suiteála 30%.

R

Tionól tapa

Laghdaíonn plátaí splice snap-isteach agus poill réamhphunched naisc bolted. Comhlíonann sé caighdeán DIN EN 61537 do chórais dréimire cábla.

Saintréithe an táirge

Ábhar	Cóimhiotal alúmanaim easbhrúite 6063-T5 / 6061-T6 (6005A insaincheaptha)
Críochnú dromchla	Críochnú muileann, anodized (10μm soiléir nó cré-umha), sciath púdar RAL 9002 / RAL 7040 / RAL 1018
Toisí taobh-ráille (H x W)	50×30 mm \| 80×40 mm \| 100x45 mm \| 120x50 mm (daoine eile ar iarratas)
Rith próifíl	Barra comhréidh 20x12 mm trapezoidal nó 25x15 mm; patrún frith-duillín roghnach
Fad caighdeánach	3000 mm, 4000 mm, 6000 mm
Spásáil raonta	250 mm (dleacht throm), 300 mm (dleacht caighdeánach), 150 mm (do cháblaí beaga)
Aicme luchtaithe (IEC 61537)	Aicme 60 / Aicme 120 / Aicme 180 (uasualach dáilte 1800 N/m)
Raon teochta	-40°C go 120°C

Cásanna iarratais

Gléasraí cumhachta & fostáisiúin Ionaid sonraí (ródú cábla lastuas) Áiseanna cóireála uisce Scaglanna ola agus gáis Foirgnimh ard-ardú tráchtála Líonraí comharthaíochta iarnróid Fuinneamh in-athnuaite (feirmeacha gréine/gaoithe) Bagáiste aerfoirt & córais rialaithe

Nótaí teicniúla & réitigh

Maolú trasnaíochta leictreamaighnéadach (EMI).

Le haghaidh cáblaí comhartha íogair, suiteáil dréimirí alúmanaim le geansaithe nascáil leanúnach. Úsáid naisc bhanna-dhroim chun bacainní lúba a laghdú faoi bhun 0.1 óm in aghaidh 10m ar fad, a chomhlíonann treoir EMC 2014/30/AE.

Bainistíocht leathnú teirmeach

Leathnaíonn alúmanam 23 x 10⁻⁶/K. I gcás raonta níos mó ná 20m, ionchorprú ailt leathnaithe le bearna 15mm in aghaidh an athraithe 10°C. Cuireann ancairí seasta a chuirtear gach 6m cosc ar bhúcla.

Cosc ar chreimeadh bimetallic

Agus dréimirí alúmanaim á nascadh le tacaí cruach ghalbhánuithe, bain úsáid as pillíní aonrúcháin nó leicneáin since-phlátáilte le sciath Dacromet. Seachain teagmháil dhíreach copar-alúmanam i gcoinníollacha tais.

Comhlíonadh seismeach & creathadh

Seasann córais dréimire le plátaí splice bolted agus gearrthóga earraigh le luasghéarú seismeach Crios 4 (0.4g). Le haghaidh limistéir ardchreathadh, bain úsáid as cnónna glasála agus lúibíní frith-chreathadh.

Ceisteanna coitianta

Cad é an difríocht idir dréimire cábla agus tráidire cábla?

Tá rungaí oscailte ag dréimire cábla le spásáil (250-300mm de ghnáth) a sholáthraíonn aeráil agus bailiú smionagar íosta, atá oiriúnach do cháblaí troma. Tá bun soladach nó bréifneach ag tráidire cábla, atá oiriúnach do cháblaí trastomhas beaga. Laghdaíonn dréimire meáchan agus ligeann sé titim níos éasca.

An féidir an dréimire cábla alúmanaim a úsáid lasmuigh i dtimpeallachtaí cósta?

Tá. Sonraigh bailchríoch anodized (min 15μm) nó sciath púdar le hibrideach eapocsa-poileistear. Le haghaidh criosanna splancscáileáin mara díreacha, bain úsáid as 6063 alúmanam le sciath comhshó saor ó chromáit móide cóta poileistear tromshaothair arna thástáil go spraeála salann 1000h.

Conas acmhainn ualaigh a ríomh ar feadh fad réise tugtha?

Déan tagairt do na táblaí lódála in IEC 61537. Mar shampla, tacaíonn taobh-iarnród 100x45mm le 3m réise agus spásáil 250mm rúid le hualach dáilte 1200 N/m. Méadú ar dhlús na raonta nó laghdaigh an réise le haghaidh ualaí níos airde. Téigh i gcomhairle le cairt sraonadh ualaigh an mhonaróra.

An bhfuil gabhálais ar fáil le cábla a shocrú gan druileáil?

Tá. Ceanglaíonn gearrthóga diallait uilíoch, dúntóirí cruach earraigh, agus strapaí crúcaí agus lúb go díreach leis na rungaí. Chomh maith leis sin, feileann cleats cábla le bunanna léime ar phíollaí taobh-iarnróid (poill réamhphunáilte gach 50mm).

Faisnéis thagartha a ordú

Cód uimhir choda	ACL-[Airde iarnróid] -[Spásáil ruaim] -[Críochnaigh cód] -[Fad cm]
Sampla	ACL-100-300-PC7035-400 → airde 100mm, spásáil rung 300mm, cóta púdar RAL7035, fad 4000mm
Gabhálais caighdeánacha	Plátaí splice (péire), boltaí & cnónna earraigh, geansaithe nasctha, caipíní deiridh le haghaidh ráillí taobh
Roghanna saincheaptha	Ringeanna fána le haghaidh draenála, 316 crua-earraí cruach dhosmálta, cúplóirí réamh-chóimeáilte, bealaí cnó gabhála le haghaidh gléasta tapa

* Na sonraí teicniúla go léir bunaithe ar phróifílí alúmanaim easbhrúite. Cumais ualaigh fíoraithe i gcomhréir le IEC 61537:2021. Léaráidí agus sonraíochtaí táirge faoi réir athruithe innealtóireachta.

Airíonna fisiceacha

Cineál		Tráidire cábla le haghaidh sreangú
Ábhar	Ábhar	Cruach, Alúmanam, ss304, ss316L
Ábhar	Críochnú/cóireáil dromchla	Plating since réamh-ghalbhánuithe 8um / Leictreonaic （ ≥12um） Galbhánú te-tumtha （＞60um） Plaisteach-sníomh （＞60um） Cumhdach cumhachta Snasú níocháin aigéad （rogha）
Raon toisí Tá customizable ar fáil	Leithead
	Airde Iarnróid Taobh
	Fad
	Tiús/trastomhas sreinge
	uas. Ualach Oibre	De réir Méid
Gabhálais/táirgí gaolmhara
Gnéithe Táirge
Dath		Airgead nó daoine eile/de réir custaiméirí
Éileamh comhshaoil
Feidhmchlár

An cuideachta thrádála nó monaróir thú?

táimid ag monaróir, is féidir linn ár gcuid féin a onnmhairiú.
Cad é do théarmaí íocaíochta?

Glacaimid le T / T, L / C neamh-inchúlghairthe ag an radharc. Le haghaidh ordú rialta, is fearr linn 30% roimh ré, 70% roimh loingseoireacht.
Cé chomh fada is atá do chuid ama seachadta?

Is monaróir muid a bhfuil na gnáthmhéideanna i stoc againn. Geallaimid seachadadh 25 lá tar éis d'éarlais a fháil.
An dtugann tú samplaí saor in aisce?

Sea, is féidir linn é a dhéanamh, ach ní mór duit an táille lasta a íoc.

Cumas táirgthe

Youming Group Tá línte táirgeachta lán-uathoibrithe den scoth aige sa tír, lena n-áirítear::

- tadhlaí cliathánach
- Tangant fadaimseartha
- Líne foirmithe uathoibrithe
- Sreang ribeála uathoibríoch
- Líne táthú uathoibríoch
- Líne spraeála uathoibrithe
- Líne braite uathoibríoch
- Líne gearrtha léasair

Is ionann na línte táirgeachta seo agus teicneolaíochtaí déantúsaíochta chun cinn agus léiríonn siad tiomantas na cuideachta d’éifeachtúlacht agus do chruinneas táirgthe.
