Forbhreathnú táirge

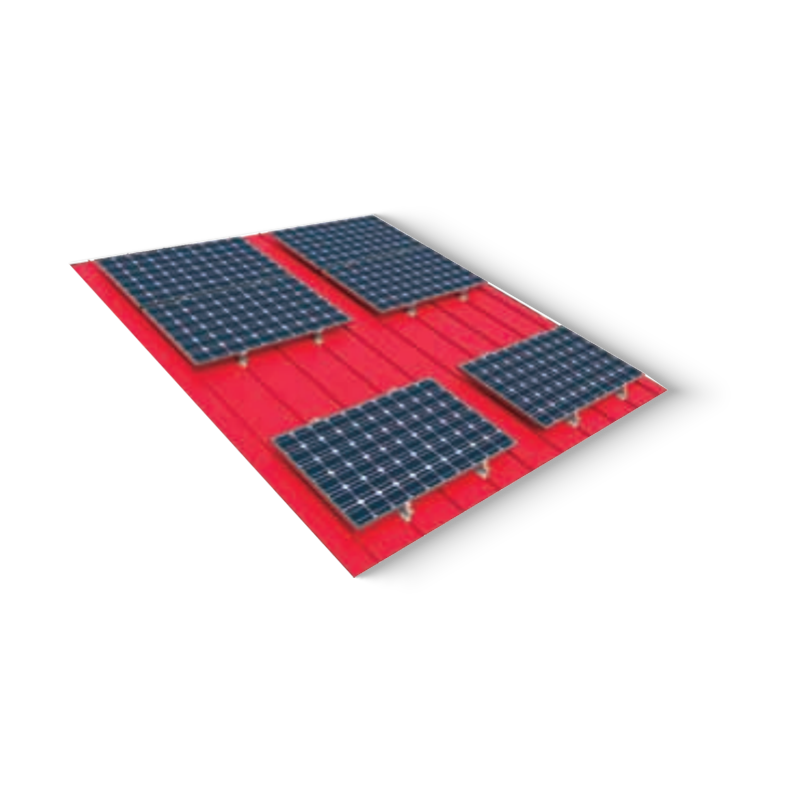

Déantar an córas gléasta tíl cruach gan dath purlin a innealtóireacht chun trealamh a cheangal go díreach leis na seams seasamh nó easnacha trapezoidal na leatháin chruaiche próifílithe. Is éard atá sa chóras bonn clamp alúmanaim nó cruach ghalbhánuithe, lúibín inchoigeartaithe airde, agus clamp iarnróid nó modúl barr. Cuireann sé deireadh leis an ngá atá le trasnáin trasnacha, ag laghdú costais ábhartha agus am suiteála. Úsáideann an meicníocht clampáin stuáil T-bolt agus neoprene chun an lúibín a dhaingniú gan dul isteach sa scannán dín, ag caomhnú sláine aimsire. Tarlaíonn aistriú ualaigh trí easnacha na leatháin chuig an bhfostruchtúr. Áirítear le comhoiriúnacht chaighdeánach próifílí mar LSY-32/1000, YX25-210-840, agus tíleanna trapezoidal le airde rib ó 25mm go 75mm. Is féidir leis an gcóras gléasta tacú le painéil fhótavoltach, tráidirí cábla, nó daingneáin mheicniúla éadroma ar dhíonta miotail le huillinneacha fána idir 5 ° agus 45 °.

≤45° Raon fána díon
25-75mm Comhoiriúnach airde rib
M8 / M10 Méid bolt clamp
GA 1991-1-4 Dearadh ualach gaoithe
Buntáistí lárnacha

Purlin a dhíchur

Laghdaíonn sé struchtúr cruach tánaisteach 35-50% i gcomparáid le purlins iarnróid traidisiúnta. Ceanglaíonn lúibíní gléasta go díreach le easnacha leatháin dín, laghdaítear costais ábhar agus meáchan lasta.

Sláine uiscedhíonach

Úsáideann dearadh clampáin EPDM nó stuáil silicone chun an pointe socraithe a shéaladh. Laghdaíonn aon treá dín sceitheanna féideartha. Tástáilte go dtí 600Pa uiscedhíonta faoi choinníollacha dinimiciúla.

Airde inchoigeartaithe agus tilt

Ceadaíonn meicníocht sleamhnáin chomhtháite coigeartú ingearach suas le 40mm agus uillinn tilt 0-15 céim chun neamhrialtachtaí díon nó treoshuíomh gréine a chúiteamh.

Ábhair atá comhoiriúnaithe le creimeadh

Teanntáin i cruach alúmanam 6063-T5 (anodized AA15) nó HDG (sciath Z600). Dúntóirí cruach dhosmálta A2-70 san áireamh chun teagmháil miotail neamhionanna a chosc.

Saintréithe an táirge
Roghanna ábhar Alúmanam easbhrúite 6063-T5 (anodized 12-15μm) / Cruach ghalbhánuithe te-tumtha S250GD Z (275-600g/m²)
Cineál clamp Clamp taobh, clamp lár, clamp deiridh le haghaidh bileog trapezoidal; clamp seam uilíoch le haghaidh díonta seam seasamh
Comhoiriúnacht rib Trapezoidal (airde 25-75mm, pitch 150-350mm); rocach (cineál R32, R45); próifílí sinusoidal
Cumas luchtaithe Neart teanntachta deiridh: clamp 2.5kN in aghaidh an lúibín; ualach dearadh: 1.2kN ingearach / 0.8kN cothrománach
Sonraíocht ceanglóir Cruach dhosmálta A2-70 nó boltaí heicsidheachúlach A4-80; washer earraigh réamh-chéile agus washer cothrom
Raon teochta -40 ° C go 110 ° C (coimeádann séala EPDM leaisteachas)
Aicmiú dóiteáin Neamh-indóite, Aicme A de réir ASTM E84, comhpháirteanna alúmanaim
Deimhnithe ISO 9001:2015; IEC 62852 (fórsa clampála); Tástáil TUV le haghaidh ardú gaoithe
Cásanna iarratais
Trádstórais thionsclaíocha le leatháin chruaiche ar dhathanna trapezoidal - greamaithe díreach eagair gréine ar an díon (córais PV atá ceangailte le greille).
Foirgnimh talmhaíochta (feirmeacha éanlaithe clóis, stóráil gránach) – feanann sceite gléasta, lúibíní solais nó trealamh beag gan eangach purlin.
Díonta miotail tráchtála (carports, ionaid lóistíochta) – ag tacú le tráidirí cábla nó cosáin ísealphróifíle.
Tionscadail iarfheistithe ar dhíonta cruach atá ann cheana féin – réiteach chun ualaí a chur leis gan an bunstruchtúr a mhodhnú.
Córais fuaraithe agus tacair líne HVAC socraithe ar chumhdach miotail rocach.
Nótaí teicniúla & réitigh

Friotaíocht ardaithe gaoithe

Le haghaidh criosanna díon le súchán ard, bain úsáid as gearrthóga glasála breise agus méadóidh dlús clamp go 4 in aghaidh an mhéadair chearnaigh. Fíoraigh fórsa tarraingthe amach trí thástáil tarraingthe ar an láthair in aghaidh ASTM E1512 (íosmhéid 600 N in aghaidh an clampa).

Gluaiseacht theirmeach leatháin chruach

Leathnaíonn cruach dath faoi thimthriallta teirmeacha. Bain úsáid as poill lúibíní slotted le pillíní cuimilte a cheadaíonn micrea-sleamhnú suas le 3mm chun tuirse ceanglóir a sheachaint. Ná bí ródhian thar chasmhóimint 15 Nm ar boltaí M8.

Teagmháil miotail neamhchosúil

Éilíonn lúibíní alúmanaim atá i dteagmháil le leatháin díon cruach ghalbhánuithe aonraitheoirí níolón nó gaiscéid neamhsheoltach chun creimeadh gal a chosc. Cuir téip biotúmanach i bhfeidhm mura n-úsáidtear aonraitheoir.

Fíorú sláine róin

Tar éis a shuiteáil, déan iniúchadh ar Ionsáigh EPDM le haghaidh comhbhrú aonfhoirmeach. Léiríonn bearnaí atá níos mó ná 1.5mm suíocháin míchuí agus d'fhéadfadh go dtiocfadh uisce isteach. Ath-chasmhóiminte tar éis 2 sheachtain.

Ceisteanna coitianta
C1 An bhfuil an córas gan purlin oiriúnach do gach díon miotail trapezoidal?
Braitheann comhoiriúnacht ar airde agus spásáil rib. Feistíonn teanntáin chaighdeánacha airde easnacha 25-75mm agus leithead suaitheantais 25-45mm. Le haghaidh próifílí saincheaptha (easnacha cnapáin, easnacha cúnga), bain úsáid as oiriúntóirí gialla próifíl-shonracha nó ionsáigh clampáin saincheaptha.
C2 An dteastaíonn fíorú struchtúrach dín ón gcóras gléasta?
Tá. Caithfidh an leathán dín tacú le hualaí pointí breise. Cuir ríomh ualaigh ar fáil bunaithe ar thiús leatháin (cruach íosmhéid 0.5mm), céimseata rib, agus réise idir na purliní bunscoile. Aistríonn an córas gléasta ualach chuig easnacha leatháin; neart rib a fhíorú leis an monaróir.
C3 An féidir an córas a úsáid le haghaidh suiteáil painéil ghréine gan nascadh talún?
Tá gá le nascáil faoi NEC 250. Bain úsáid as gearrthóga talaimh nó fiacla talaimh réamhshuiteáilte i gclampaí chun leanúnachas leictreach a bhunú trasna lúibíní agus fráma dín. Tá an dromchla anodized neamh-seoltach; bain an sciath ag pointí nasctha nó úsáid leicneáin réalta.
C4 Cén chothabháil atá ag teastáil le himeacht ama?
Déan iniúchadh ar chasmhóiminte clamp gach bliain (molta 12-14 Nm do M8). Athsholáthar pillíní EPDM meathlaithe gach 8-10 mbliana. Seiceáil do chomharthaí creimthe i gceantair chósta; cuir spraeála cosanta i bhfeidhm más gá.
Faisnéis thagartha a ordú

Scéim uimhrithe páirteanna

NPCS-[Cód airde rib] -[Cód ábhair] -[Stíl clamp]
Sampla: NPCS-50-AL-SC → airde rib 50mm, cóimhiotal alúmanaim, clamp taobh le haghaidh bileog trapezoidal

  • Cóid airde rib: 35, 50, 65, 75
  • Ábhar: AL (anodized) / GS (cruach ghalbhánuithe)
  • Stíl: SC (clamp taobh), MC (clamp lár), EC (clamp deiridh)

Comhpháirteanna caighdeánacha trealamh

  • Clamp uachtarach agus clamp níos ísle (péire comhoiriúnaithe)
  • Cnó nyloc bolt cruach dhosmálta M8x40
  • Ceap rubair EPDM (tiús 2mm, réamhghearrtha)
  • Niteoir cothrom agus sraith leicneáin earraigh
  • Adaptóir eochair chasmhóiminte suiteála (roghnach)

Pacáistiú: 50 tacair in aghaidh an treoir suiteála cartán

* Luachanna ualaigh bunaithe ar thástáil statach in aghaidh UL 2703 agus EN 1991. Innealtóireacht allamuigh molta le haghaidh coigeartuithe sainchriosanna sneachta/gaoithe. Comhlíonann na táirgí go léir ceanglais RoHS.
